一、ZKHH-V錐流量計概述
1. V錐流量計是一種高精度、高穩定性、量程比寬、可測介質廣的流量計。
2. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
3. 流體的高工況溫度可達800℃,高壓力可達10.5Mpa。
4. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
5.V錐流量計可測量高雷諾數為500萬,低雷諾數為8000甚至更低。
6. 產生滿刻度差壓信號從低小于0.1千帕到高幾十千帕。
二、ZKHH-V錐流量計工作原理

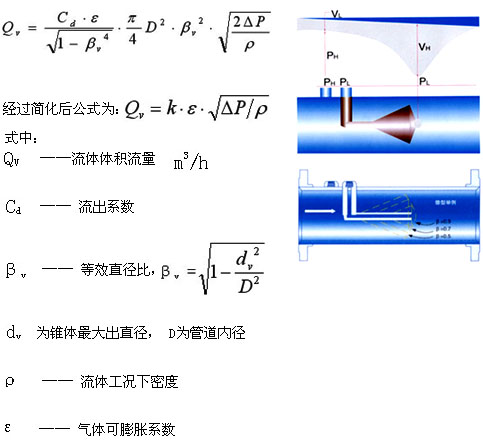

V錐流量計產品是新一代測量?jì)x表屬高精度、高穩定性的差壓式流量?jì)x表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會(huì )增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會(huì )增加，壓力會(huì )降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會(huì )隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
三、ZKHH-V錐流量計特點
1、 具有良好的準確度（≤0．5％）和重復性（≤0．1％）。
2、 具有較寬的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要短的直管段（前1～3D后0～1D）。

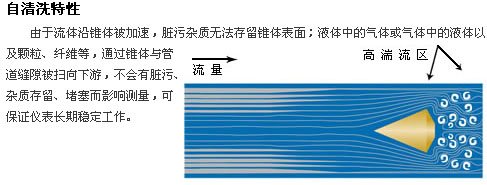

4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。

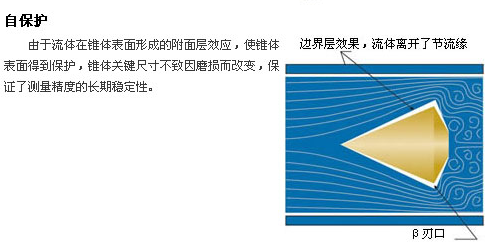

5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、 流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦爐煤氣，濕氣體等
9、 無可動部件
10、當流體流經具有特殊廓形的內錐體時,會(huì )在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽，熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段較長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞

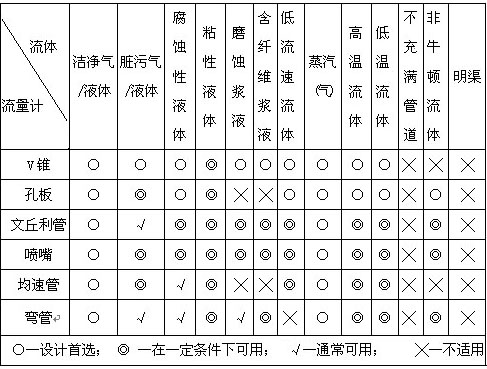

 四.V錐流量計適用范圍

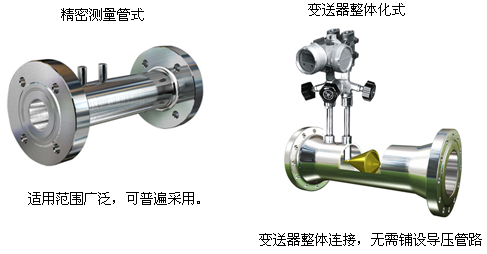

五.V錐流量計產品選型
