一.產品概述
    ZKHH-WG 彎管流量計安裝在工業管道的自然拐彎處或水平直管上，無附加壓力損失、測量重復性好，適用于工作壓力低、介質溫度高、介質臟污、機械振動強、流量大等流體工況復雜的場合。
二.產品原理
    流體在某一溫度某一壓力的條件下流過一個管道，當其流經轉彎時，該流體將做相應的圓周旋轉運動。根據流體強制旋流理論，流體在管道內作圓周運動與固體在空間狀態下作圓周運動類似，因此流體必然會(huì )產生慣性離心力，該離心力的大小與流體的流速、流體的密度以及作圓周運動的曲率半徑（也就是彎管傳感器的曲率半徑）等因素有關。
    由于彎管傳感器曲率半徑是已知的，流過彎管傳感器的流體密度又可通過對流體的溫度、壓力等參數的測定利用主機的計算機準確地求得，因此在彎管傳感器上產生的離心力的大小就只是流體流速的函數。只要測出離心力的大小，就可測出流體在管道內的流速，將流速乘以管道的截面積和流體的密度，流體的流量即可計算確定。其計算關系如下：
式①給出了流過彎管流體的平均流速和差壓值的函數表達式：
    V=a[（P1-P2）/ρ]β--------①
    其中：V－－－流體的平均流速；
    a－－－綜合流量系數，a＝f（彎管彎徑比、雷諾數、介質動力粘度、管道粗糙度等），其中尤以彎徑比的影響為重要:
    P1-P2-----彎管內、外側壓力差；
    ρ－－－－流體的密度；
    β－－－－指數；
計算出平均流速V,就可得出計算流量的函數表達式:
    Q=S*V*ρ-----------②
    式中：
    S －－－－彎管橫截面積；
    V－－－流體的平均流速； 適用范圍
    1、 公稱直徑：25mm≤DN≤2000mm
    2、 公稱壓力：PN≤10MPa
    3、 介質溫度：t≤450℃(t>450℃訂貨時通知)
    4、 雷諾數范圍：ReD＞104
    5、 精度等級：1級，1.5級
    6、 R/D≥1.25
三.產品結構形式
    彎管流量計的一次傳感元件——彎管傳感器依安裝管線上的不同分為如下三種：
?  &90°彎管傳感器——用于工藝管線90°轉彎連接處，替代原彎頭
?  &180°彎管傳感器——用于直管線上，替代部分直管段
?  &135°彎管傳感器——用于工藝管線135°轉彎連接處，替代原彎頭

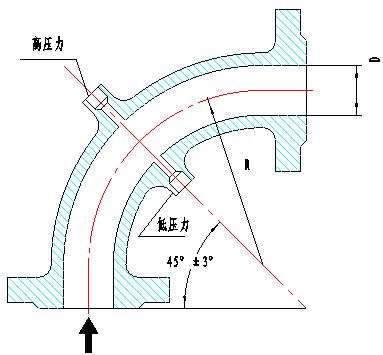

90℃彎管的外形結構見下圖：

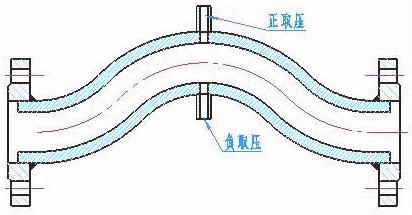

180℃彎管的外形結構見下圖：

135℃彎管的外形結構見下圖：

彎管流量計的系統構成

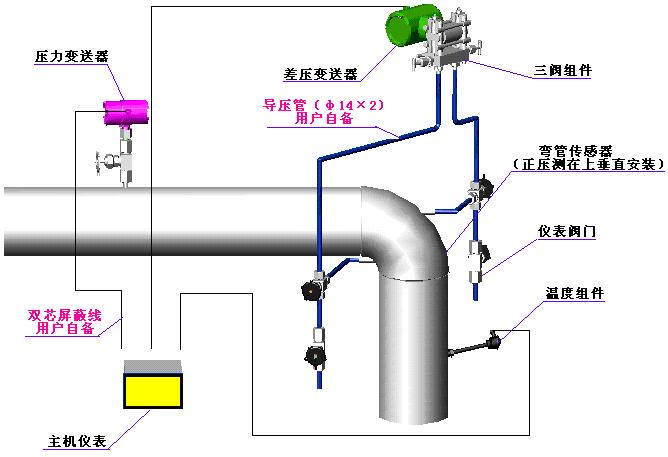

    1． 測量煤氣、空氣等彎管流量計系統構成
        常用的系統構成見下圖：（安裝圖以垂直安裝，正壓測在上）

2． 測量蒸汽彎管流量計系統構成
        常用的系統構成見下圖：（安裝圖以垂直安裝，負壓測在上）

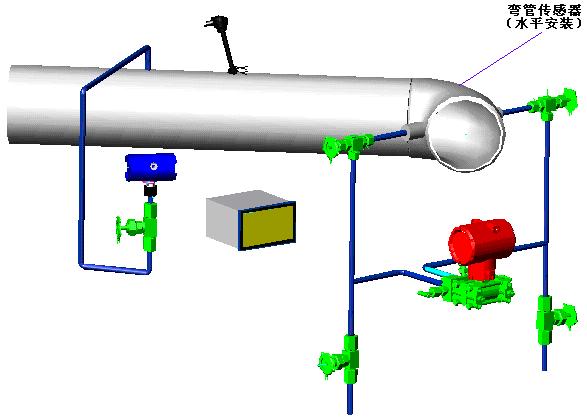

3． 測量液體彎管流量計系統構成
        常用的系統構成見下圖：（安裝圖以水平安裝）

四.產品選型
