膜盒壓力表

  • 24小時客服電話：18015181360

  • 產品詳情

  • 聯系我們

一.概述

    膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起作用、無爆炸危險氣體的微壓和負壓，廣泛用于鍋爐通風、氣體管道、燃燒裝置等及其它類似設備上。

二.結構原理

    儀表由測量系統（包括接頭、膜盒等）、傳動機構、指示裝置和外殼組成。
    當被測介質的壓力作用于膜盒時，其自由端產生相應彈性變形一位移，經撥桿帶動傳動機構放大，由指示裝置將被測壓力在儀表度盤上指示出來。

三.型號命名


  YE-100         YE-150

四.技術參數

    ● 標度范圍、精確度等級及重量

型號

標度范圍KPa

正壓

負壓

正負壓

精確度等級

重量kg

YE-100
YE-150

0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40

-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0

-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20

2.5

0.5

    ● 工作位置、環境：儀表垂直安裝，工作環境溫度-25～55℃，相對濕度不大于80%，并且周?chē)諝庵胁缓懈g儀表的有害氣體。
    ● 溫度影響：使用溫度偏離20±5℃虹，其溫度附加誤差不大于0.4%/10℃。
    ● 導（測）壓系統及外殼等主要零件的材質

零件名稱

材料牌號

接頭

黃銅HPb59-1

膜盒

錫青銅QSn6.5-0.1

齒輪傳動機構

銅HPb59-1

表殼、罩殼

冷軋鋼板

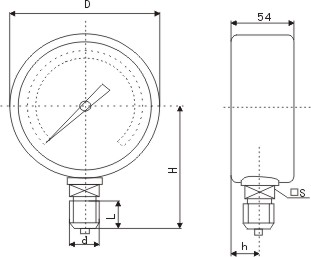

五.外形尺寸

單位：mm

型號

D

H

L

d

h

□S

YE-100

φ100

90

20

M20×1.5

17

□22

YE-150

φ150

118

20

M20×1.5

17

□22
